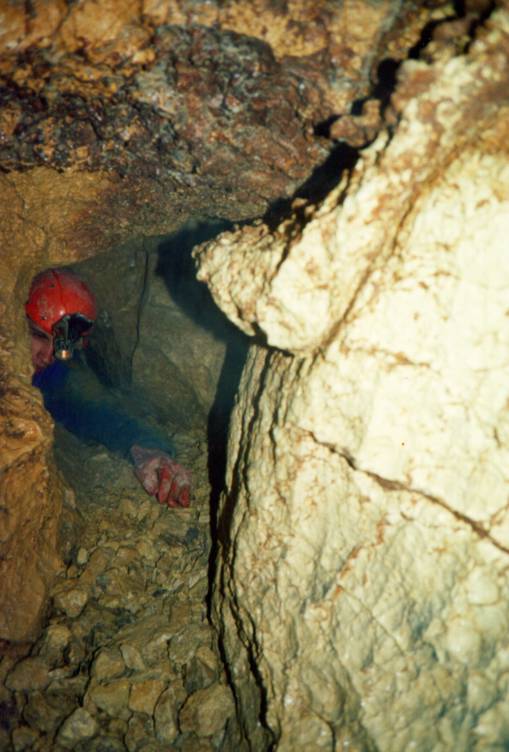

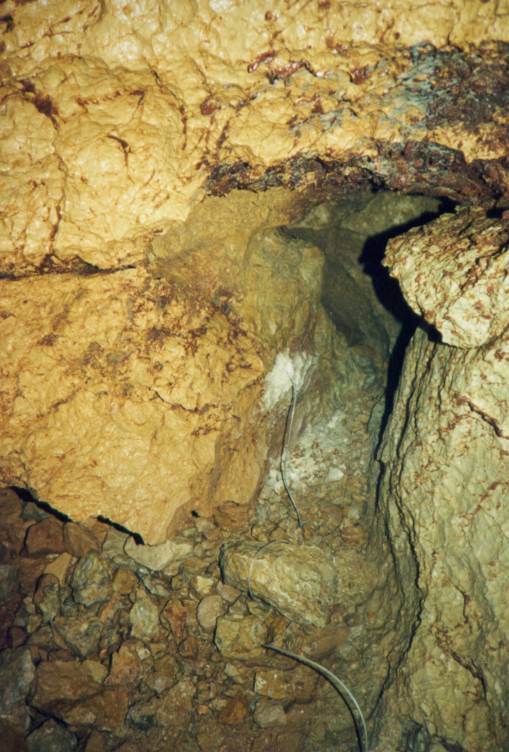

Avant et après le microtir... Je crois que le passage est humain! Un tir Ø8mm L540mm (5,6 grammes d'explosif yc détonateur) suffit pour passer! |
|
(photo Marc D.) |

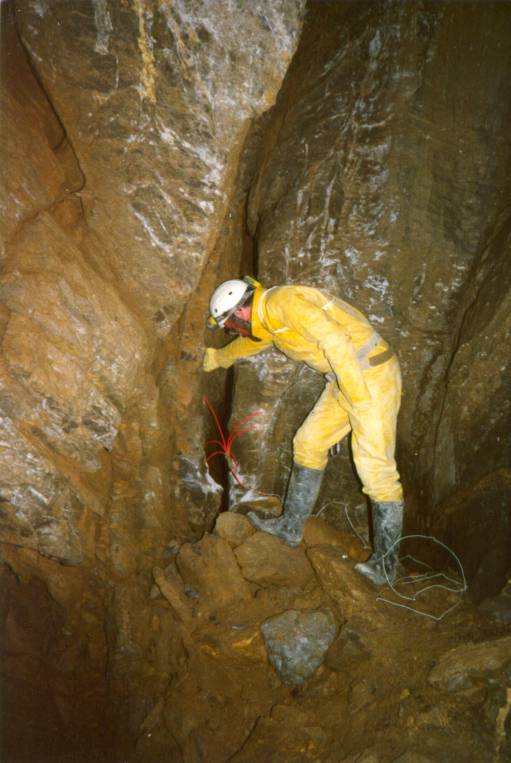

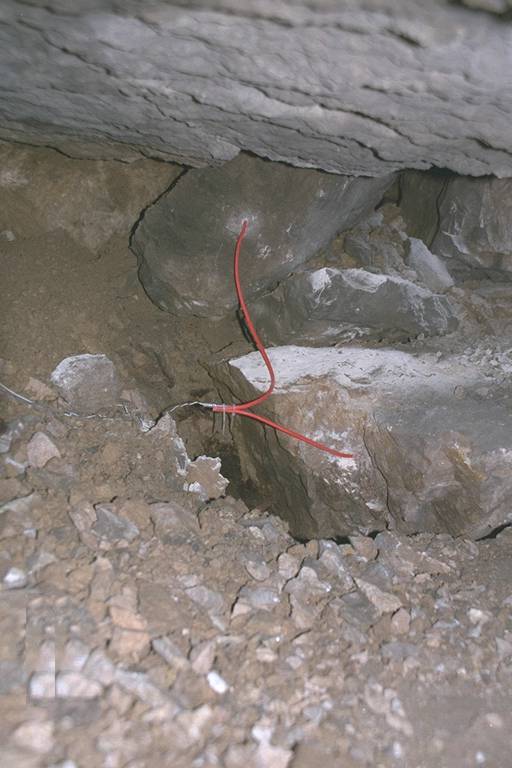

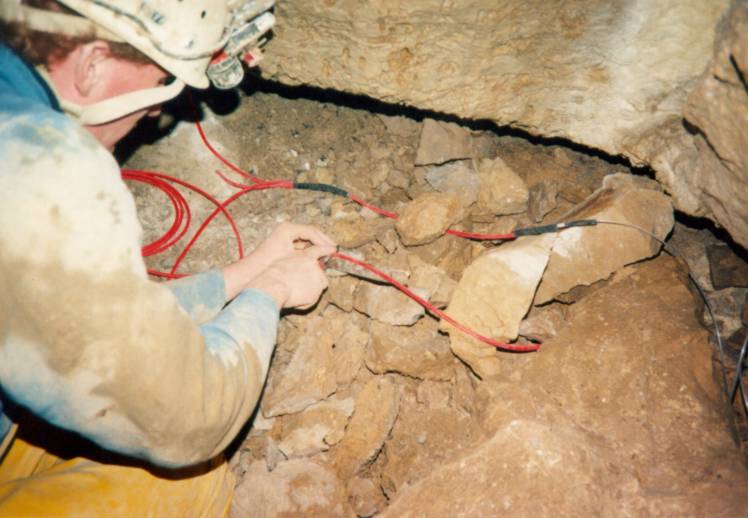

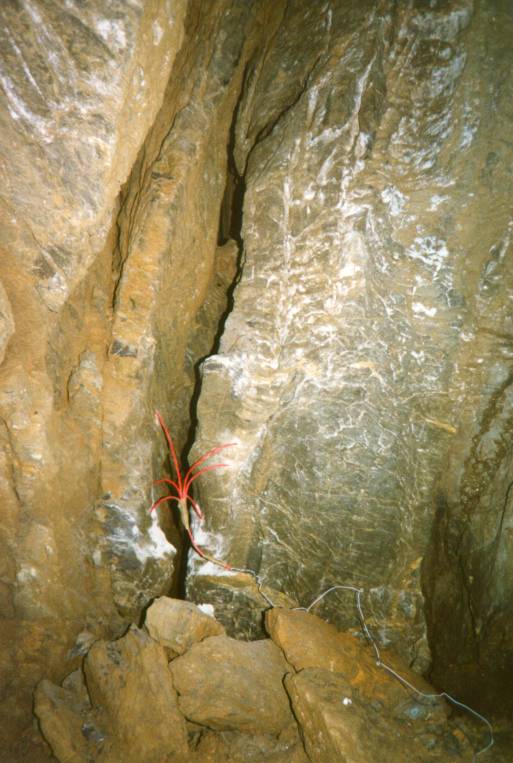

Minage multiple avec du cordeau extérieur. Très facile à mettre en oeuvre, mais attention au CO et au bruit... |
|
|

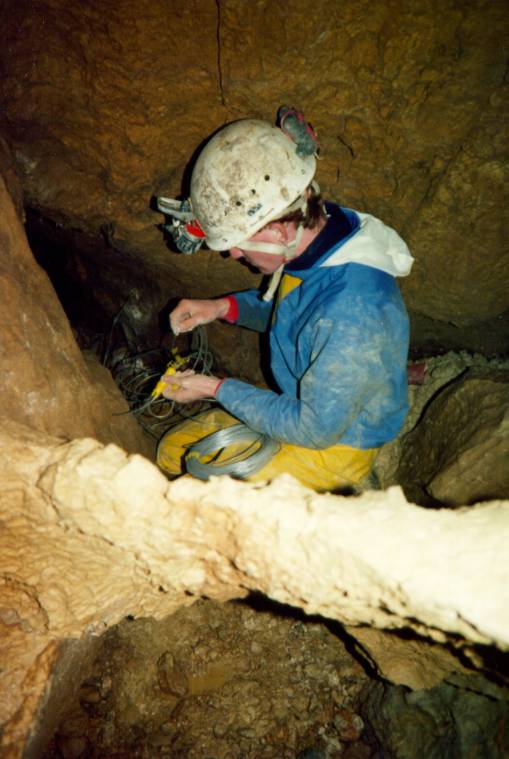

Minage au Nonel. Pratique pour le minage en conditions spéciales. |
|
|

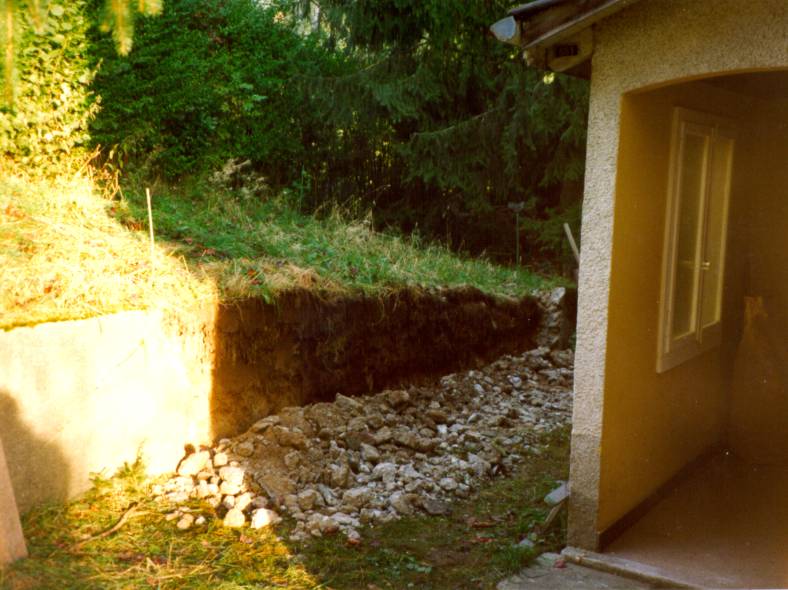

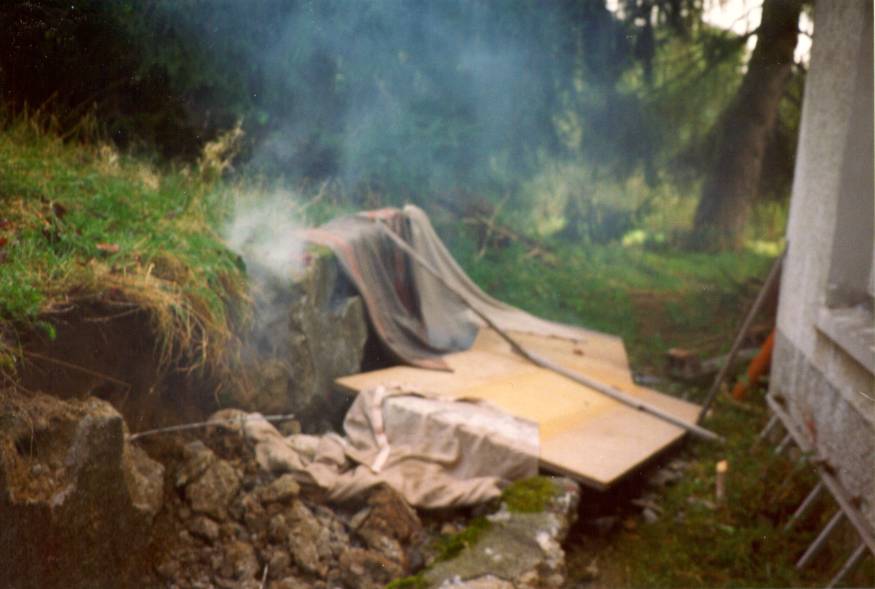

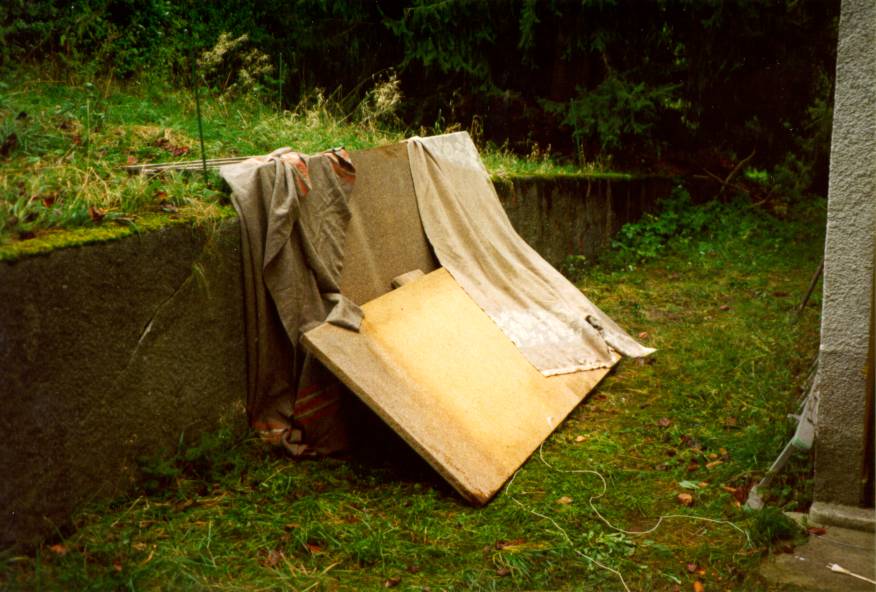

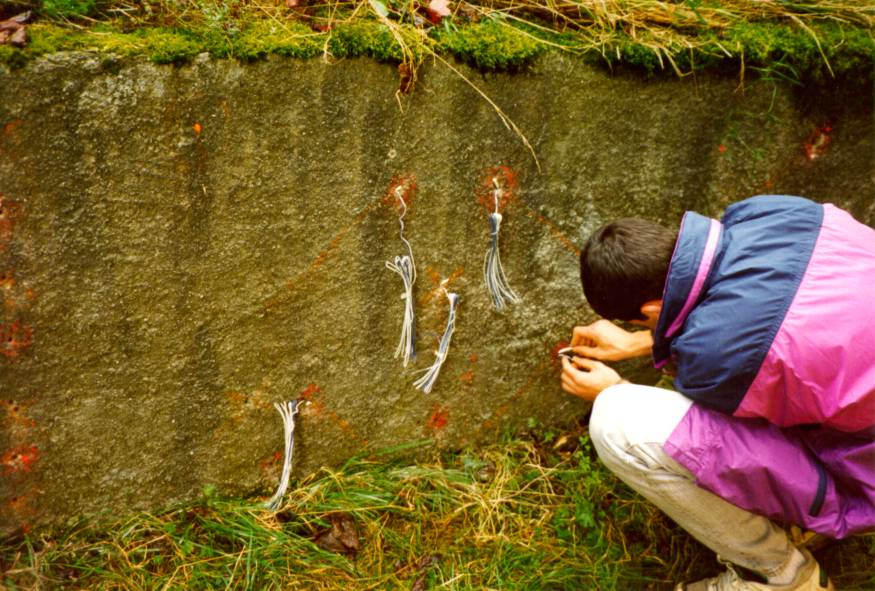

Un petit entraînement sur un mur à détruire... La facade de la maison se trouve à deux mètres et le minage est silencieux! Vive les micros-tirs... |
|
|
Agrandissement d'une entrée. |
|
|

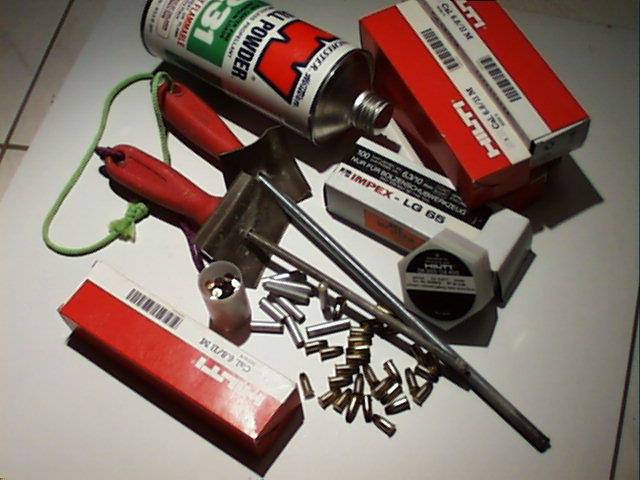

Utilisation du tapoir: cartouches et percuteur
"manuel". Le tic-boum ...
En plus des cartouches standard, nous avons mis au points des cartouches spéciales très puissantes et pouvant être utilisées dans des trous de 8mm de diamètre. |
|
|

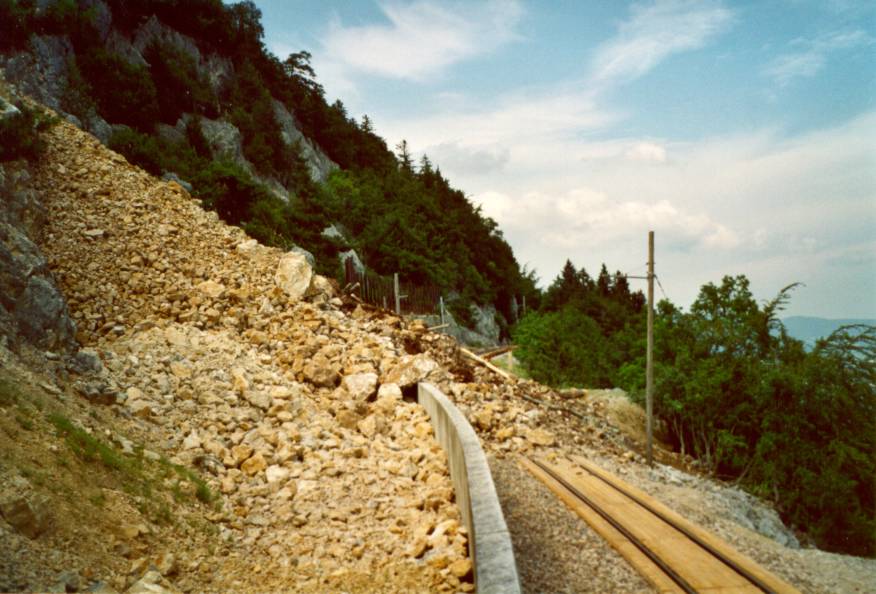

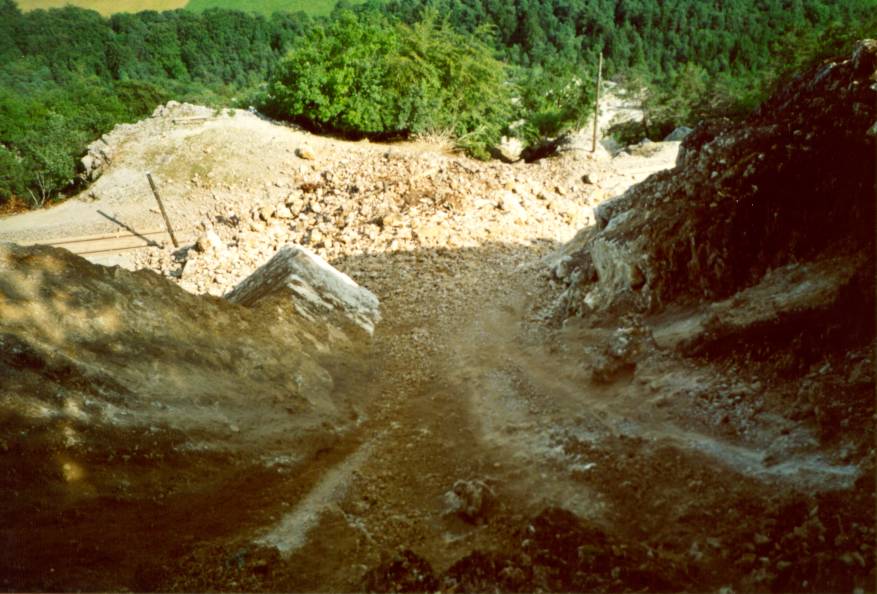

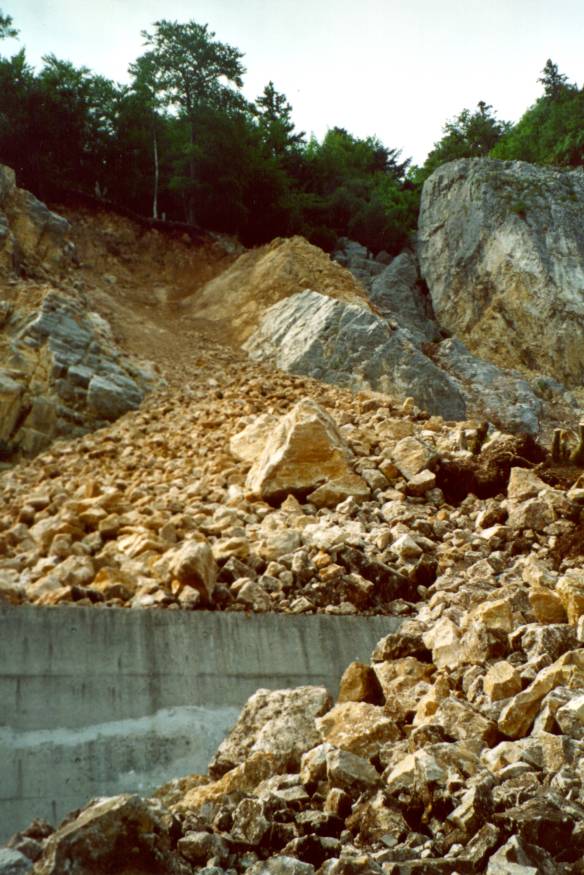

Gros minage vers Baulmes. La voie de chemin de fer est couverte de pierre; c'était prévu! |
|
|

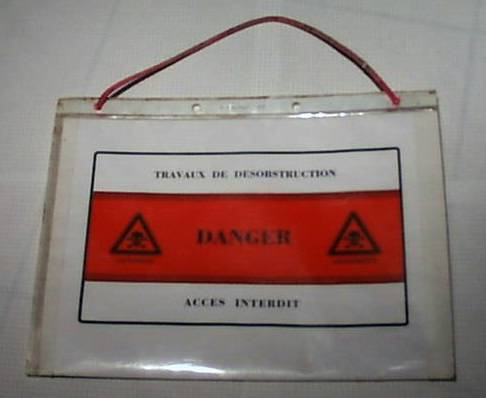

Lorsque nous faisons des travaux aux explosifs, nous mettons toujours un panneau mettant en garde sur les risques pouvant persister après un minage, ces risques étant principalement les gaz toxiques (CO, NOx, CO2) et les éboulements. |
La quasi totalité des minages en spéléo utilisent des charges forées, car elles permettent de diminuer d'un facteur 10 la quantité d'explosif, et donc d'un facteur 10 les effets sur l'environnement (gaz toxiques, onde de choc, ...). Selon Lapalisse, pour percer un trou, il faut une perceuse! Cela est un problème en spéléologie, car dans la quasi totalité des cas, il n'y a pas de réseau électrique disponnible. De ce fait, il faut utiliser soit:
 | Une génératrice |
| Une perceuse à accus |
En 2000, la génératrice Honda EU10i, particulièrement adaptée à la spéléologie, est sortie sur le marché. Son point fort est son poids plume de 13,5 Kg; c'est la première génératrice de 1000W que l'on peut mettre dans son sac à dos!!! D'autres infos sur les génératrices Honda EU 10i.
Coté perceuse à accus, il existe peu de modèles adaptés à la spéléo. Il faut savoir que les forages mesurent jusqu'à 50 centimètres de long. Nous recommandons les perceuses Hitli (TE-6A) et Bosch . Un comparatif de ces perceuses se trouvent sur le site du Spéléo Groupe La Tronche FLT.
Fabriqué dans un tuyau "Geberit" invulnérable et étanche! La connexion à la perceuse s'effectue via un accumulateur d'origine modifié: nous avons supprimé les accus et branché notre câble sur la connectique de l'accu.
Quand performance rime avec faible encombrement...
| 15 Ohms |
| Extrêmenet compact |
| clé de sécurité |
| Testeur ohmique intégré |
| étanche IP65 |
| 8 piles LR6 |
Qui n'a pas un jour eu des problèmes pour éclairer la zone de forage lors de travaux de minage. Nous mettons au point un éclairage basé sur des LED's blanches à hautes performances.
Dans les cas où les courants d'air naturels ne suffisent pas à assurer un renouvellement correct de l'air, nous pouvons utiliser un système de ventilation artificielle. Il est basé sur des gaines plastiques et un souffleur électrique. La ventilation est effectuée par apport d'air provenant d'une zone "propre". Cette méthode est extrêmement efficace...
Lors de nos travaux de minage, nous utilisons presque toujours des perceuses à accumulateurs (Hilti TE-6A) permettant le forage dans du calcaire de 5 trous de 8mmX400mm. Pour de gros travaux proche de la surface, nous préférons utiliser une génératrice légère Honda EU 10i. Nous utilisons parfois aussi une solution intermédiaire avec la génératrice en surface qui alimente le chargeur d'accu sous terre avec comme résultat les avantages des duex techniques.
Nous faisons la majorité de nos minages en utilisant du cordeau détonnant 24 g/m comme explosif. Ce cordeau à l'avantage de juste rentrer dans les trous de 8mm de diamètre. Nous faisons des trous dont la longueur est en général de 400mm en diamètre 8mm (mèche Hilti très performante).
Lors des tirs en milieu confiné, nous plaçons bout à bout le cordeau et le détonateur et le tout entre dans le trou. En général quelques dizaines de centimètres de cordeau sont largement suffisants dans un forage de 40 à 50 cm; cordeau 0.2m*24g/m+ détonateur 0.8g = 5.6 grammes). Pour ces charges "allumettes" aucun bourrage n'est nécessaire et il faut savoir qu'un bourrage en papier (combustible) peut augmenter considérablement la production de CO.
Le dégagement de CO est pour cette charge de:
| cordeau 0.2m*24g/m*320 ppm/g*m3=1530 ppm*m3 |
| détonateur: 120 ppm*m3=120 ppm*m3 |
| total 1530+120 = 1650 ppm*m3 pour une charge |
| Pour un volume de dissolution de 3m*3m*2m=18m3, cela donne une concentration de CO juste après l'explosion de: 1650/18 = 90ppm |
Cette évaluation de la concentration de CO après le tir est très efficace pour déterminer si le minage est faisable ou non. Elle ne dispense évidemment pas de la mesure en continu de la concentration de CO... Nous utilisons pour cela un détecteur "CO Mètre PRO" de chez SPELEMAT ou éventuellement aussi un Dräger pac III.
"Désobstruction à l'explosif", les spéléologues du Causse de Limoge-en-Quercy, 1992
"Manuel désobstruction secours", Spéléo Secours Français
Notre publication sur le CO et le minage en spéléologie:
